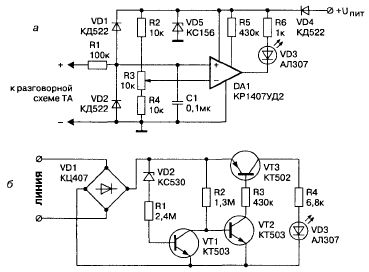

Рис. 3.13. Индикаторы состояния линии:
а — схема индикатора состояния линии на микросхеме;
б — схема светового анализатора телефонной линии
Теперь рассмотрим световой анализатор телефонной
линии. Данное устройство также является простейшим индикатором наличия
подслушивающих устройств. Оно устанавливается на предварительно проверенной
телефонной линии и контролирует линию при отсутствии разговора, когда трубка
лежит на аппарате. Питание анализатора осуществляется от телефонной линии. При
наличии любых несанкционированных подключений различных устройств, питающихся от
телефонной линии и вызвавших изменение напряжения в ней, выдается сигнал тревоги
(включается красный светодиод).
Устройство (рис. 3.13. б) состоит из анализатора, собранного на стабилитроне
VD2 типа КС530 и транзисторе VT1 типа КТ503, и усилителя тока, собранного на
транзисторах VT2 и VT3 типа КТ503 и КТ502 соответственно. К выходу усилителя
через ограничительный резистор R4 подключен светодиод VD3 типа АЛ307.
Выпрямительный мост VD1 типа КЦ407 обеспечивает требуемую полярность питания
устройства независимо от полярности подключения его к телефонной сети.
При свободной линии постоянное напряжение в ней около 60 В. Стабилитрон VD2
открывается, и на базу транзистора VT1 подается управляющий ток через резистор
R1. Открытый транзистор VT1 шунтирует вход каскада на транзисторе VT2, поэтому
усилитель тока закрыт, а светодиод погашен. При подключении в линию посторонних
устройств напряжение в ней падает, и процесс переключения транзисторов
происходит в обратном порядке, светодиод загорается.
|
