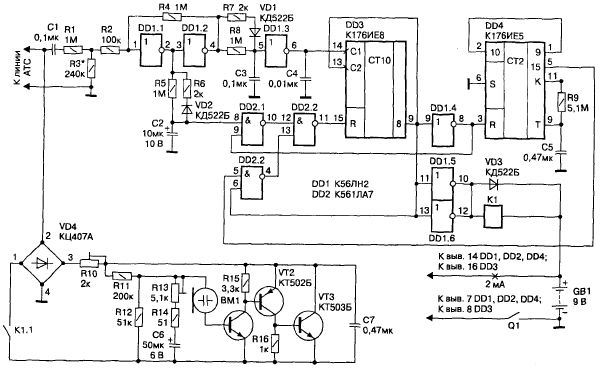

Рис. 3.9. Схема телефонной приставки для дистанционного прослушивания
помещения
Подачей на этот вход уровня логической «1»
счетчик устанавливается в исходное состояние (логическая «1» на выходе 0).
Рассмотрим, как происходит установка счетчика в исходное состояние и счетный
режим работы.
После прихода из линии АТС первого импульса, вызывного напряжения на выходе
логического элемента DD1.1, появляется напряжение логического «0», которое через
диод VD2 и резистор R6 быстро разряжает конденсатор С2 до напряжения,
соответствующего уровню логического «0». В промежутках между пачками импульсов,
поступающих с линии АТС, на выходе логического элемента DD1.1 присутствует
напряжение логической «1». При этом конденсатор С2 через резистор R5 заряжается
напряжением логической «1».
Но постоянная времени цепи R5 С2 выбрана так, что за время паузы между
вызывными посылками на выводе 8 логического элемента DD2.1 имеется напряжение
логического «0». При этом на выходе DD2.1 имеется напряжение логической «1».
На выходе элемента DD2.3 — также напряжение логической «1», поскольку на
обоих его выходах— уровень логического 0 (хотя такого уровня достаточно и на
одном входе). На выходе DD2.2 — уровень логического «0», который подастся на
вход R счетчика DD3, разрешая счетный режим работы.
До прихода же первого импульса вызывного напряжения на вход триггера Шмитта
на выходе DD1.1 был уровень логической «1», на выходе DD2.1 — логический «0» и
счетчик DD3 находился в исходном состоянии подачей логической «1» на вход R.
Счетчики микросхемы DD4 также находятся в исходном состоянии (напряжения низкого
уровня на выводах 1,5), поскольку на вход R подано напряжение высокого
уровня.
|
